W jaki sposób sprężarka śrubowa o zmiennej częstotliwości poprawia wydajność sprężonego powietrza?

Spis treści

1. Zrozumienie sprężarek śrubowych o zmiennej częstotliwości
2. Dlaczego zmiana zapotrzebowania na powietrze stwarza problem kosztowy
3. Jak działa sterowanie zmienną częstotliwością
4. Kluczowe korzyści dla użytkowników przemysłowych
5. Zmienna częstotliwość a praca ze stałą prędkością
6. Ważne czynniki przy wyborze sprężarki
7. Rozważania dotyczące instalacji i projektowania systemu
8. Praktyki konserwacyjne chroniące wydajność
9. Typowe błędy zakupowe i operacyjne
10. Praktyczna lista kontrolna kupującego
11. Często zadawane pytania
12. Wniosek

Zrozumienie sprężarek śrubowych o zmiennej częstotliwości

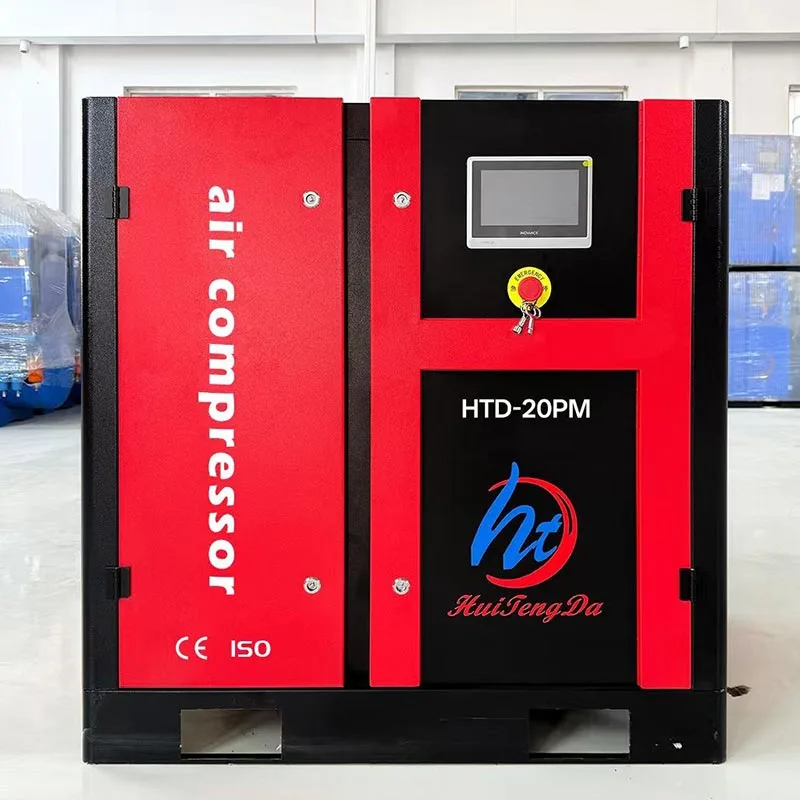

Sprężarka śrubowa o zmiennej częstotliwości to przemysłowa sprężarka powietrza, która wykorzystuje napęd o zmiennej częstotliwości, powszechnie nazywany VFD, do regulacji prędkości obrotowej silnika. Zamiast pracować ze stałą prędkością podczas pracy maszyny, sprężarka może zwiększać lub zmniejszać prędkość silnika w zależności od wymaganej objętości sprężonego powietrza.

Podstawowa koncepcja jest prosta: gdy fabryka potrzebuje więcej powietrza, sprężarka zwiększa wydajność; gdy zapotrzebowanie spada, silnik zwalnia. To sprawia, że ​​sprężarka szczególnie nadaje się do obiektów, w których sprzęt pneumatyczny, harmonogramy produkcji lub wymagania procesowe powodują znaczne różnice w zużyciu powietrza.

Śrubowy mechanizm sprężający zapewnia ciągłą produkcję sprężonego powietrza, a system zmiennej częstotliwości zarządza wydajnością. Razem te technologie mogą zapewnić bardziej responsywne rozwiązanie w zakresie sprężonego powietrza niż konwencjonalne maszyny o stałej prędkości w zastosowaniach o zmiennym zapotrzebowaniu.

Dlaczego zmiana zapotrzebowania na powietrze stwarza problem kosztowy

Jednym z najczęstszych wyzwań w systemach sprężonego powietrza jest to, że zapotrzebowanie zmienia się w ciągu dnia. Linia produkcyjna może pracować z pełną wydajnością podczas jednej zmiany, pracować z częściową wydajnością podczas drugiej i całkowicie zatrzymywać się podczas przerw lub okresów nocnych.

Sprężarka o stałej prędkości ma ograniczone możliwości reagowania na te zmiany. Zwykle wykorzystuje sterowanie załadunkiem i rozładunkiem w celu regulacji wydajności. Gdy ciśnienie w układzie osiągnie określony poziom, sprężarka może się rozładować, mimo że silnik w dalszym ciągu zużywa energię. Kiedy ciśnienie spada, ładuje się ponownie.

Ten schemat działania może stać się nieefektywny, gdy średnie zapotrzebowanie na powietrze jest znacznie niższe niż maksymalna wydajność sprężarki. Sprzęt o dużych rozmiarach może pogorszyć sytuację, ponieważ maszyna może spędzać dużą część czasu pracy przy częściowym obciążeniu.

• Harmonogramy produkcji mogą powodować duże różnice w zapotrzebowaniu na powietrze.
• Wiele maszyn pneumatycznych może uruchamiać się i zatrzymywać niezależnie.
• Wycieki powietrza mogą powodować sztuczne zapotrzebowanie.
• Wymagania dotyczące ciśnienia mogą się różnić w zależności od procesu.
• Nadwymiarowa sprężarka może działać nieefektywnie przy niskim zapotrzebowaniu.

W przypadku obiektów borykających się z takimi warunkami, dopasowanie wydajności sprężarki do zapotrzebowania w czasie rzeczywistym może być ważnym sposobem na poprawę ekonomiki systemu.

Jak działa sterowanie zmienną częstotliwością

Przetwornica częstotliwości steruje częstotliwością elektryczną dostarczaną do silnika sprężarki. Ponieważ prędkość silnika jest powiązana z częstotliwością elektryczną, regulacja częstotliwości umożliwia zmianę prędkości obrotowej sprężarki.

Czujnik ciśnienia stale monitoruje instalację sprężonego powietrza. Sterownik porównuje rzeczywiste ciśnienie w systemie z ciśnieniem docelowym. Jeżeli ciśnienie zacznie spadać ze względu na wzrost zapotrzebowania na strumieniu, sprężarka może przyspieszyć. Jeśli zapotrzebowanie spadnie, a ciśnienie w systemie wzrośnie, sprężarka może zwolnić.

Dokładny zakres regulacji i wydajność zależą od konstrukcji sprężarki, silnika, VFD, sterownika, ustawienia ciśnienia, warunków otoczenia i zastosowania. Kupujący powinni zatem ocenić wydajność całego systemu, a nie polegać wyłącznie na mocy silnika.

Kluczowe korzyści dla użytkowników przemysłowych

1. Lepsze dopasowanie energii

Zużycie energii jest często jednym z największych bieżących kosztów związanych ze sprężonym powietrzem. Gdy zapotrzebowanie na produkcję ulega wahaniom, praca ze zmienną prędkością może zmniejszyć ilość energii zużywanej w okresach, gdy nie jest konieczna pełna wydajność sprężarki.

2. Bardziej stabilne ciśnienie powietrza

Niestabilność ciśnienia może wpływać na narzędzia pneumatyczne, siłowniki, zawory i procesy produkcyjne. Sprężarka śrubowa o zmiennej częstotliwości może dynamicznie reagować na zmiany zapotrzebowania, pomagając utrzymać ciśnienie bliżej pożądanego punktu pracy, jeśli jest odpowiednio dobrane i kontrolowane.

3. Ograniczenie niepotrzebnej jazdy na rowerze

Częsty załadunek i rozładunek może powodować nieefektywne warunki pracy. Sterowanie zmienną prędkością zapewnia bardziej stopniowy sposób regulacji mocy, co może być korzystne w zastosowaniach o stale zmieniającym się zapotrzebowaniu.

4. Elastyczne wsparcie produkcji

Producenci często z czasem dodają urządzenia produkcyjne. Dobrze dobrana sprężarka o zmiennej częstotliwości może zapewnić użyteczną elastyczność, gdy zapotrzebowanie nie pozostaje stałe lub gdy różne linie produkcyjne działają z różną wydajnością.

5. Potencjalne korzyści w zakresie kosztów cyklu życia

Cena zakupu to tylko część własności sprężarki. Energia elektryczna, konserwacja, przestoje, części zamienne i warunki pracy wpływają na całkowity koszt w całym okresie użytkowania sprzętu. Sprężarka dostosowana do rzeczywistego obciążenia może być bardziej ekonomiczna niż wybór największej dostępnej maszyny.

Zmienna częstotliwość a praca ze stałą prędkością

Zarówno sprężarki śrubowe o zmiennej częstotliwości, jak i sprężarki śrubowe o stałej prędkości mogą być skutecznymi rozwiązaniami przemysłowymi. Lepszy wybór zależy od profilu wymagań aplikacji, a nie od tego, czy jedna technologia jest uniwersalnie lepsza.

Najważniejszym krokiem jest zrozumienie rzeczywistej krzywej zapotrzebowania na powietrze przed zakupem sprzętu.

Ważne czynniki przy wyborze sprężarki

Wybór sprężarki śrubowej o zmiennej częstotliwości w oparciu wyłącznie o moc silnika z tabliczki znamionowej może skutkować słabą wydajnością. Bardziej niezawodny proces zakupów zaczyna się od zapotrzebowania obiektu na sprężone powietrze.

1. Wymagany przepływ powietrza:Określ normalne, szczytowe i minimalne zużycie powietrza, zamiast polegać wyłącznie na szacunkowych możliwościach produkcyjnych.
2. Ciśnienie robocze:Zidentyfikuj ciśnienie wymagane w miejscu użycia i uwzględnij straty ciśnienia w całym systemie dystrybucyjnym.
3. Wahania popytu:Analizuj, czy zużycie powietrza zmienia się w zależności od zmiany, procesu, pory roku lub harmonogramu produkcji.
4. Jakość silnika i VFD:Układ napędowy powinien być odpowiedni do ciągłej pracy przemysłowej.
5. System sterowania:Poszukaj jasnego monitorowania, kontroli ciśnienia i przydatnych informacji operacyjnych.
6. Wymagania dotyczące chłodzenia:Temperatura otoczenia, wentylacja i warunki instalacji mogą mieć wpływ na wydajność i żywotność.
7. Dostęp konserwacyjny:Filtry, separatory, układy olejowe i inne elementy serwisowe powinny być łatwo dostępne.
8. Wsparcie posprzedażowe:Dostępność części zamiennych i pomoc techniczna mogą mieć kluczowe znaczenie dla ciągłości produkcji.

Rozważania dotyczące instalacji i projektowania systemu

Nawet wysokiej jakości sprężarka może działać słabo, jeśli otaczający ją układ sprężonego powietrza nie jest prawidłowo zaprojektowany. Instalacja powinna zapewniać wystarczającą wentylację, odpowiednią moc elektryczną, odpowiedni odstęp serwisowy i ochronę przed nadmiernym kurzem i wilgocią.

• Zainstaluj sprężarkę w czystym, odpowiednio wentylowanym pomieszczeniu.
• Zachowaj wystarczający odstęp na potrzeby kontroli i konserwacji.
• Używaj połączeń elektrycznych i urządzeń zabezpieczających o odpowiednich wymiarach.
• Rurociągi należy projektować tak, aby zminimalizować niepotrzebne straty ciśnienia.
• Sprawdź system pod kątem wycieków sprężonego powietrza.
• Stosować odpowiednią filtrację i obróbkę powietrza dla danego zastosowania.
• Oceniając stabilność ciśnienia, należy wziąć pod uwagę pojemność zbiornika i objętość systemu.
• Utrzymuj warunki pracy w granicach określonych przez producenta.

System sprężonego powietrza należy postrzegać raczej jako zintegrowaną sieć niż pojedynczą maszynę. Ulepszanie sprężarki przy jednoczesnym ignorowaniu wycieków, zwężających się rurociągów lub niewłaściwych ustawień ciśnienia może sprawić, że znaczące możliwości w zakresie wydajności nie zostaną wykorzystane.

Praktyki konserwacyjne chroniące wydajność

Regularna konserwacja pomaga zachować wydajność sprężarki i zmniejszyć ryzyko nieoczekiwanych przestojów. Dokładny odstęp między przeglądami powinien być zawsze zgodny z zaleceniami producenta sprzętu i rzeczywistymi warunkami pracy.

Operatorzy powinni również zwracać uwagę na nietypowy hałas, wibracje, zmiany temperatury, niestabilność ciśnienia i nietypowe zużycie energii. Wczesna identyfikacja tych warunków może pomóc zapobiec przekształceniu się drobnych problemów w kosztowne problemy produkcyjne.

Typowe błędy zakupowe i operacyjne

1. Wybór sprzętu na podstawie samej mocy silnika.Rozmiar silnika nie mówi wszystkiego. Przepływ powietrza i konkretna wydajność operacyjna również mają znaczenie.
2. Ignorowanie rzeczywistego profilu popytu.Maksymalny popyt niekoniecznie jest taki sam, jak średni popyt.
3. Ustawianie niepotrzebnie wysokiego ciśnienia.Wyższe wymagania dotyczące ciśnienia mogą zwiększyć zużycie energii i powinny być uzasadnione zastosowaniem.
4. Zaniedbanie wycieków sprężonego powietrza.Sprężarka może wydawać się za mała, gdy prawdziwym problemem jest nieszczelność.
5. Z widokiem na środowisko instalacyjne.Wysoka temperatura otoczenia, słaba wentylacja i zanieczyszczenia mogą mieć wpływ na niezawodność.
6. Koncentrując się wyłącznie na cenie zakupu.Koszty energii elektrycznej i konserwacji mogą znacznie wzrosnąć w okresie eksploatacji sprzętu.

Błędy te są szczególnie istotne dla fabryk kupujących sprzęt do długoterminowej produkcji. Technicznie odpowiednią sprężarkę należy oceniać jako część kompletnego układu sprężonego powietrza, a nie jako oddzielną maszynę.

Praktyczna lista kontrolna kupującego

Przed złożeniem zapytania o wycenę przygotuj następujące informacje:

Podanie tych informacji umożliwia dostawcy sprężarek wydanie zaleceń bardziej dostosowanych do konkretnego zastosowania i zmniejsza ryzyko zakupu sprzętu, który jest znacznie przewymiarowany lub zbyt mały.

Często zadawane pytania

Wniosek

Sprężarkę śrubową o zmiennej częstotliwości zaprojektowano w oparciu o prostą, ale ważną zasadę przemysłową: produkcja sprężonego powietrza powinna odpowiadać rzeczywistemu zapotrzebowaniu. Dostosowując prędkość silnika, system może zapewnić bardziej elastyczną reakcję na zmieniające się wymagania dotyczące przepływu powietrza, jednocześnie wspierając stabilność ciśnienia i potencjalnie poprawiając efektywność energetyczną.

Jednak sama sprężarka to tylko jedna część rozwiązania. Właściwy dobór wymiarów, odpowiednie ustawienia ciśnienia, wydajne orurowanie, kontrola szczelności, odpowiednia instalacja i regularna konserwacja – wszystko to ma wpływ na wynik końcowy. Producenci oceniający nowy system sprężonego powietrza powinni rozważyć łącznie te czynniki przed podjęciem decyzji o zakupie.

Qingdao Huitengda Machinery Equipment Co., Ltd.koncentruje się na rozwiązaniach w zakresie maszyn przemysłowych i może pomóc klientom ocenić wymagania dotyczące sprężonego powietrza zgodnie z warunkami zastosowania, wymaganiami operacyjnymi i konfiguracją sprzętu. Zamiast wybierać sprężarkę wyłącznie na podstawie mocy znamionowej, klienci mogą współpracować z doświadczonym dostawcą w celu opracowania rozwiązania, które lepiej odpowiada ich rzeczywistym potrzebom produkcyjnym.
